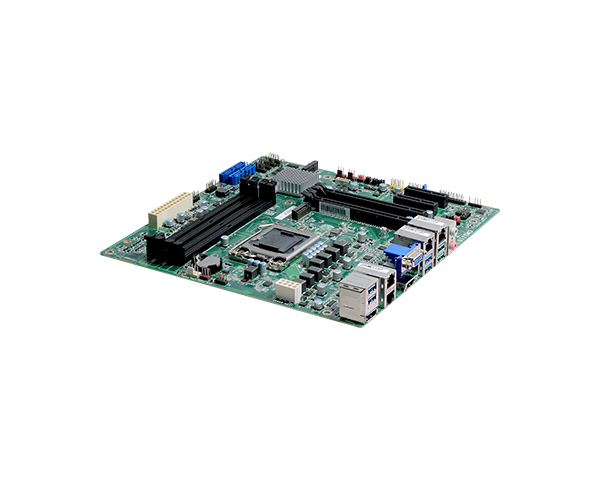

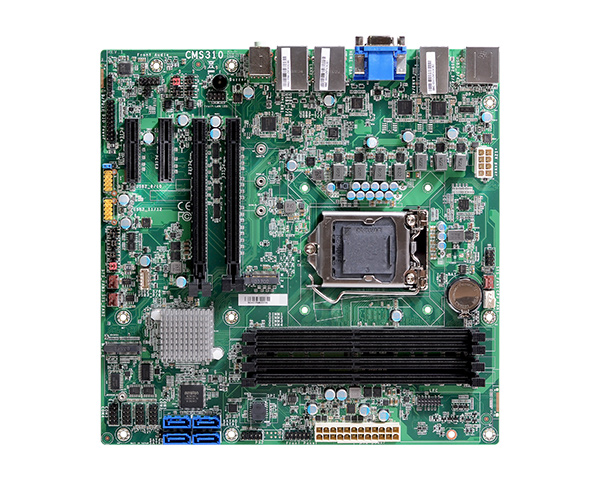

首页 > 产品中心 > 嵌入式工业主板 > Micro-ATX主板 > CMS310-Q470E
● 4 个 DDR4 DIMM，最高可达 128GB
● 支持三重独立显示：VGA、DP++、HDMI 1.4b
● DP++ 分辨率高达 4096x2160 @ 60Hz，VGA 分辨率高达 1920x1200 @ 60Hz，HDMI 分辨率高达 4096x2160 @ 24Hz
● 多重扩展：2 个 PCIe x16（1 x16 或 2 x8 信号）、2 个 PCIe x4、1 个 M.2 E key、1 个 M.2 M key、4 个 SATA 3.0
● 丰富的 I/O：最多 4 个英特尔 GbE、4 个 COM、4 个 USB 3.2 Gen 2、4 个 USB 3.2 Gen 1、4 个 USB 2.0
● 4 个 DDR4 DIMM，最高可达 128GB
● 支持三重独立显示：VGA、DP++、HDMI 1.4b
● DP++ 分辨率高达 4096x2160 @ 60Hz，VGA 分辨率高达 1920x1200 @ 60Hz，HDMI 分辨率高达 4096x2160 @ 24Hz
● 多重扩展：2 个 PCIe x16（1 x16 或 2 x8 信号）、2 个 PCIe x4、1 个 M.2 E key、1 个 M.2 M key、4 个 SATA 3.0
● 丰富的 I/O：最多 4 个英特尔 GbE、4 个 COM、4 个 USB 3.2 Gen 2、4 个 USB 3.2 Gen 1、4 个 USB 2.0
| 处理器 | 第 10 代英特尔® LGA 1200 插槽处理器，TDP 支持高达 125W |
| 芯片组 | 英特尔® Q470E 芯片组 |
| 内存 | 四个 288 针 DIMM，最高可达 128GB 双通道 DDR4 2400/2666/2933 MHz（ECC 支持：仅限 W480E） |
| BIOS | Insyde SPI 128Mbit |
| 控制器 | 英特尔® HD 第 9 代显卡 |
| 特性 | OpenGL 4.5、DirectX 12、OpenCL 2.1 硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9 硬件编码：MPEG2、AVC/H264、JPEG、HEVC/H265、VP8、VP9 |
| 显示器 | 1 x DP++ 1 x VGA 1 x HDMI 1.4b DP++：分辨率高达 4096x2106 @ 60Hz VGA：分辨率高达 1920x1200 @ 60Hz HDMI 分辨率高达 4096x2160 @ 24Hz |
| 三重显示 | VGA + DP++ + HDMI |
| 界面 | 2 x PCIe x16 (Gen 3)（1 x16 信号或 2 x8 信号） 2 x PCIe x4 (Gen 3) 1 x M.2 2230 E key（支持 PCIe/USB 2.0/Intel CNVi） 1 x M.2 2242/2260/2280 M key（支持 PCIe x4 Gen3 NVMe/SATA/Intel Optane 内存） |
| 音讯编译码器 | Realtek ALC888 |
| 控制器 | 1 x Intel® i219LM PCIe (10/100/1000Mbps)（仅 Xeon、Core i9/i7/i5 支持 iAMT） 1 x Intel® i210AT PCIe (10/100/1000Mbps) 2 x Intel® i210AT PCIe (10/100/1000Mbps)（根据需求选择，需满足 MOQ 要求） |

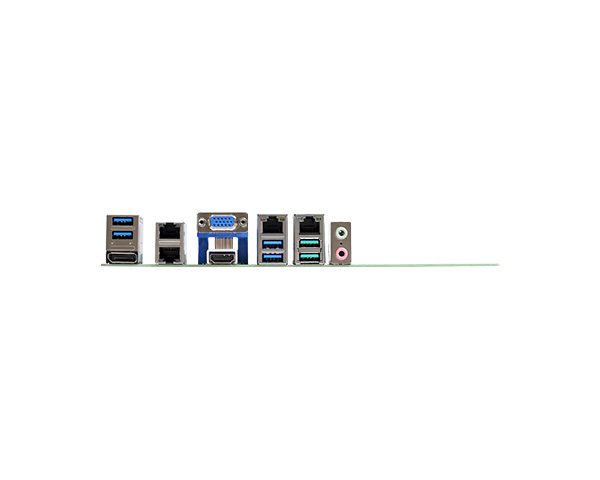

| 以太网络 | 2 个千兆以太网 (RJ-45) 或 4 个千兆以太网 (RJ-45) |
| 串口 | |
| USB | 2 个 USB 3.2 第 2 代 4 个 USB 3.2 第 1 代 |
| PS/2 | |
| 显示 | 1 个 DP++ 1 个 VGA 1 个 HDMI |
| 音源 | 1 x 线路输入 1 x 线路输出 1 x 麦克风输入 |
| 串行端口 | 2 x RS-232/422/485（RS-232 带电源）（2.54mm 间距） 2 x RS-232 |
| USB | 2 x USB 3.2 Gen2 4 x USB 2.0（2.54mm 间距）（1 x USB 2.0 垂直 A 型） |
| PS/2 | 1 x PS/2（2.54 毫米间距） |
| 音效 | 1 x 前置音频接头 1 x S/PDIF |
| SATA | 4 个 SATA 3.0（高达 6Gb/s） RAID 0/1/5/10 |
| DIO | 1 x 16 位 DIO |
| LPC | 1 x LPC |
| SMBus | 1 x SMBus |
| 看门狗定时器 | 系统复位，可通过软件编程，范围为 1 至 255 秒 |
| 信赖平台模块 | Infineon TPM 2.0 |
| 类型 | ATX |
| 端口 | 8针ATX 12V电源 24针ATX电源 |
| 耗能 | 空闲：i9-10900K：3.3V @ 0.41A（1.35W）；5V @ 0.76A（3.8W）；12V @ 0.34A（4.08W） 最大值：i9-10900K：3.3V @0.46A（1.52W）；5V @ 1.61A（8.05W）；12V @ 13.97A（167.64W） |
| RTC 电池 | CR2032 纽扣电池 |
| 温度 | 工作温度：-5 至 65°C 存储温度：-30 至 60°C（带 RTC 电池）；-40 至 85°C（不带 RTC 电池） |
| 湿度 | 工作：5 至 90% 相对湿度 存储：5 至 90% 相对湿度 |
| 平均无故障时间 |
487,616 小时 @ 25°C；271,110 小时 @ 40°C； 303,603 小时 @ 45°C；168,586 小时 @ 60°C |
| 支持操作系统 | Windows 10 IoT 企业版 64 位 Linux |
| 尺寸 | micro ATX 规格 244 毫米 (9.6") x 244 毫米 (9.6") |
| 认证 | CE、FCC、RoHS、UKCA、UL |
